首先聲明這是在網上找到的資料，大家都知道NVDIA GPU有明顯暇庛，但為什麼會有暇庛各位格友看完後應該就會明白了!!!我想台灣這還沒有人有說明的那麼清楚！
一、什麼是顯卡門
顯卡門是指NVIDIA被迫承認GF8400,GF8600顯卡存在硬體缺陷問題。冠之以“門”是近年來一個流俗用詞，起源是導致尼克森下臺的水門事件。以下是NVIDIA的官方聲明：
=========================================================
NVIDIA就顯卡缺陷事件發表官方聲明：
NVIDIA計畫從第二季度收入中一次性支出1.5億到2億美元用來解決該問題，承擔由此產生的保修、修理、退貨、換貨以及其他成本和費用。
NVIDIA把確保用戶的滿意度作為首要職責。我們已全力配合我們的合作夥伴來解決最近所發現的有關部分筆記本電腦出現系統故障的所有相關事宜。
關於這一問題，請用戶注意以下事項：
1．該問題僅出現在一些筆記本電腦晶片上。我們還未發現，同時也不認為在配有任何一款NVIDIA GPU的臺式機上會出現類似系統故障問題。
2．在已發貨的筆記本電腦晶片中，僅有非常小的一部分晶片有可能受到影響。並且，故障的出現還要基於環境狀況，配置和使用模式。
3．我們一直在和我們的合作夥伴緊密合作，並已採取了必要的措施，以保證目前所有在生產的NVIDIA晶片不會出現同樣的問題。
因此，基於NVIDIA晶片的筆記本電腦受到影響的機率是很低的。如果您的筆記本電腦出現此類故障問題，請儘快與筆記本電腦廠商聯絡相關維修問題。
我們非常感激用戶對我們產品的喜愛。同時，我們也為此次由於部分筆記本電腦故障所帶來的不便深表歉意。我們一直都在致力於開發高品質的不斷提升圖形性能的產品，包括為世界上最快的遊戲臺式機到最纖巧的可擕式電腦所提供的圖形晶片。
===============================================================
NVIDIA在上述聲明中極盡輕描淡寫之能事，但實際事件遠比NVIDIA描述的要嚴重。實際上，NVIDIA在06年、07年、08年上半年總共近三年期間，生產的所有顯卡、晶片組都出現了品質問題。(其實現在新晶片也是有問題存在，只是還沒爆發。)包括臺式機和筆記本，並非如NVIDIA所述，僅限於筆記本。只不過臺式機風扇是常轉的，爆發率不及筆記本高而已。
正好這幾年期間，NVIDIA在筆記本顯卡領域打了一個翻身仗。原來的很多ATI老客戶也轉向了NVIDIA，比如Thinkpad。導致此次顯卡門爆發範圍特別大。HP顯卡門因為在中央台315晚會被爆光，成了眾矢之的。但實際上，有問題的絕不止HP，幾乎所有品牌都中標。只不過其他品牌公關手法更高明一些，對故障機器低調處理。比如Dell就主動延長了保修。但即使是延長保修，也是避重就輕，因為NVIDIA在公開聲明中只承認了GF8400,GF8600就兩款顯卡有問題，很多品牌也只針對這兩款型號延保。基於保修成本考量，其他更多同樣有故障的型號被有意略過。
二、導致顯卡門的原因
與Intel不太相同，NVIDIA是一家無工廠IC設計商。所有的晶片都是委託臺灣代工廠加工的。一般來說，晶片的製造過程大致可以分為前段的晶圓加工和後段的封裝測試。此次顯卡門的原因並不在前段的晶圓加工階段，而是後段的封裝測試導致的。以下我們從顯卡的封裝結構來具體分析顯卡門的產生原因。

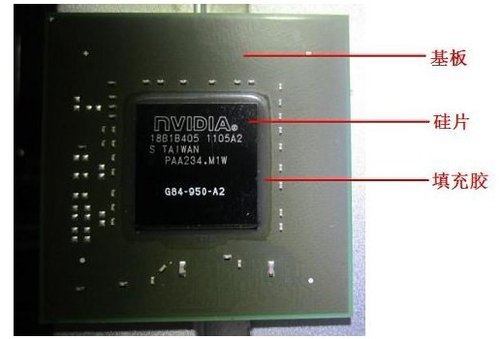

先看一片顯卡的實物圖片。

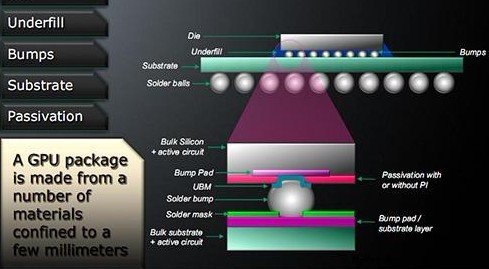

下圖是顯卡的剖面結構圖。由上至下分別為Die（矽片）、Underfill（填充膠）、Bumps（微凸塊）、Substrate（基板）Solder balls（錫球）。
其中的微凸塊作用上類似錫球，錫球用於連接顯卡和主板PCB，而微凸塊用於連接矽片和顯卡基板，但兩者的成份和製造原理不盡相同。顯卡門的主要問題出在填充膠。在倒裝（Flip-chip）晶片的封裝結構中，填充膠和其他部分的膨脹比要求非常高，如果膨脹比相差過大，假以時日，就會引起矽片與基板接觸不良。
在顯卡門爆發初期，許多同行都誤以為是顯卡虛焊。因為這種顯卡有一個令人迷惑的現象，重新加焊就能正常顯示。但後來的無數事實表明，這種“正常”顯示只不過是迴光返照而已，要不了多長時間，又會再次花屏或者黑屏。因為根本問題還是顯卡材質有問題，之所以加焊能短時間正常，可能因為對錫球加焊的時候，同時微凸塊也產生膨脹，暫時性重新接觸正常。
還有很多同行堅持認為是散熱不良引起，因此在加焊後，熱衷於各式各樣的散熱改造。常用的改造方式有加紫銅片，風扇改常轉。還有一些極端的，比如在D殼上打洞。但事實證明這些都不過是無窮功。
三、顯卡門的表現現象
同樣都是顯卡門，但表現現象卻不盡相同。具體說有下這些種類
第一種：表現最嚴重的，POST的時候就未能檢測到顯卡，有些機器會發出一長兩短的報警聲。
第二種：POST能檢測到顯卡，但顯卡完全不能工作，螢幕黑屏。有些機器能聽到進系統的啟動音樂。
第三種：螢幕有亮光，但沒有任何文字和圖像內容。這就所謂的 白屏!!
第四種：分屏。螢幕分割成兩個、四個或者六個小螢幕。
第五種：花屏。有些花屏表現很輕微，比如僅僅滑鼠鍵頭有一點點拖尾。
一般而言，在顯卡門初期，除上述第一種情況以外，一般外接多數還是能顯示的。很多朋友對此表示難以理解，內接和外接都歸顯卡管理，既然顯卡已經壞了，為什麼外接還能顯示？這裏需要說明的是，內接和外接的顯示通道是獨立的。如果不是壞得很徹底，很多時候，外接還是能顯示的。
四、顯卡門涉案機器
這是一個超長的名單，我們只能分期逐步羅列。下面的名單裏有些機種同時有Intel獨顯、Intel集顯、AMD獨顯、AMD集顯等不同配置。這裏面除了Intel集顯沒有顯卡門，其他三種都有。
HP：DV2000，V3000，V3500，DV6000，DV9000
Dell：D620，D630，D830，1310，1400，1420，M4300
Thinkpad：R61，T61，T61p
聯想：F30，F31，C 430A，C462，C466，C467，K41，K42，N440
宏基：5570，3680
華碩：A8J，A 8F，A8N，Z99D
索尼：C11
明基：S41，R45
海爾：T68
同方：K431
方正：R 620G
五、顯卡門的解決方案
前面我們談了顯卡門的成因，接下來談關鍵問題：顯卡門的解決方案。首先可以肯定的是，加焊或者重植都解決不了問題。至於說重植效果相對要好過加焊，我們對這個說法持保留意見。有些商家建議用戶加焊過顯卡後，不要玩大遊戲或者看電影。能給出這種建議的，絕對是庸醫。電腦都不能看電影，那還有什麼維修意義？
唯一正解的解決方案只能是換改良版晶片。
那麼什麼樣的晶片才是改良版的呢？改良版晶片與原來的晶片有什麼不同？
目前市面上流通的改良晶片有好幾種，只要符合以下特徵的，都是改良過的版本。

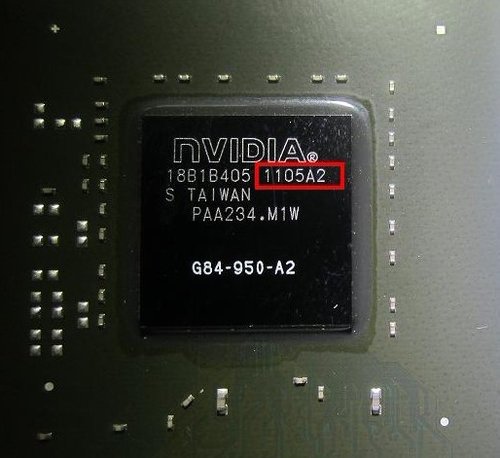

第二排（NVIDIA的Logo算第一排）末尾的生產批號，生產批號在08年20往後。08年20周是個分界點，在這個時間段之後，NVIDIA開始量產改良晶片。下圖為一顆改良顯卡，注意紅框中的生產批號。

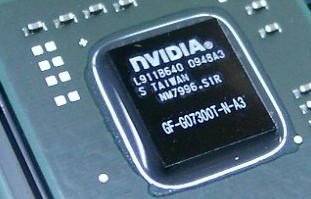

第四排右邊的三位代碼以R打尾。如下圖中的S1R。

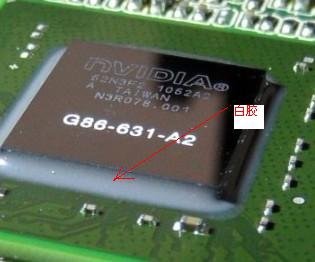

填充膠為白色。這種填充膠使用的是日立的填充膠，如下圖。
以上三個特徵，只有符合其中一個的即可。其中生產批號是硬指標。實際上，改良顯卡也有返修的幾率，但故障率已經落在正常範圍內了，完全可以放心使用。
各種改良晶片價格不一，目前最貴的型號是單橋的MCP67系列(最常見的就是ACER 4520/4520G和5520/5520G)，貨源很緊張。由於改良顯卡和老版顯卡之間存在很大的價格差。有些不法晶片供應商便鑽其中的空子。
對老版顯卡矽片打磨，重新標刻生產批號。這種晶片具有很大的欺騙性，很多商家至今仍在購入此類晶片，甚至進入了一些廠商維修站的管道。
======================================================
其實，除了NVIDIA 有顯卡門事件外 ，ATI & AMD晶片或是INTEL 或多或少也是有 (如HP CQ40 AMD北橋和ATI獨顯晶片組 也是常壞零件之一)。
以上重點的部份我都幫大家標注紅字~有的地方也加上一些 阿水個人的心得。
另再次提醒真的要慎選維修店家，實在是遇到過太多黑心店家.....用加焊或黑白舞的功力把客戶的筆電打的不成人型，之後只講了...您的筆電壞太多地方..不建議維修來打混過。
還有其實我們筆電的維修價錢大約在2800-3500元，真的無法完修須換板(良品)4500元。
也許有人會覺得為什麼那麼便宜...是不是會亂搞。
請您簡單想想，會修筆電的店家很少。一般店家會報價到3800~以上的並不是因為功力好，而是店家也是送至上游維修。上游往下報價~最後再報到END USER那時價錢當然會貴粉多(白話就是一隻牛剝多層皮@@" 我曾經接到第三手...同行的同行。維修報價二千....到END USER那聽說以經五千多了......)。
而我們是第一手的維修，價錢自然便宜又有保障。
二來是我們維修過程透明，流程階有拍照並PO發文。您可以知道我們是如何細心照顧您的筆電，且是不是改良晶片都有PO出來。不怕花大錢維修卻沒有效果。
看到這~相信聰明的您應該知道如何慎選維修的店家吧!!!
