型號:宏基 ACER TM5730


故障情況:無法開機,不觸發。接變壓器時變壓器電源燈滅或閃爍


維修方向:主板機內部零件短路





一開始客戶給我的資訊如下





ACER 5730筆電無法充電


ACER 19V/ 3.42A 65W 電變壓器 5.5x2.5, 單獨插插座變壓器燈有亮,把變壓器燈線插入筆電時,變壓器燈馬上熄掉,筆電無法充電,筆電充電燈也不亮





請教解決方案!








看到客戶敘述大約可以略知應該是內部主供電部份短路。


因為主供電短路時接變壓器會因主板地線短路而造成大電流,這時變壓器進入自我保護。所以變壓器的電源燈會滅掉。

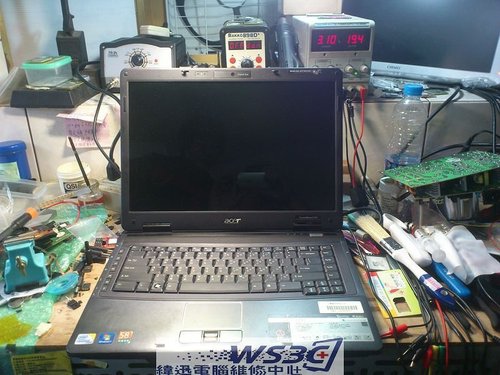

看一下圖,用可調PSU去測,一上電就大電流產生。因電流吃太大,所以電壓也異常了。

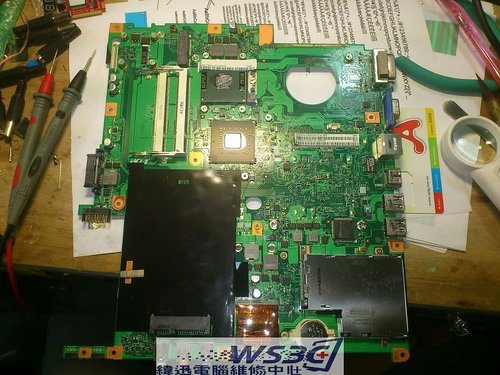

開始拆主板








這種故障情況最有可能是貼片電容NG,而貼片電容NG時大部份可以從外觀去找到故障點

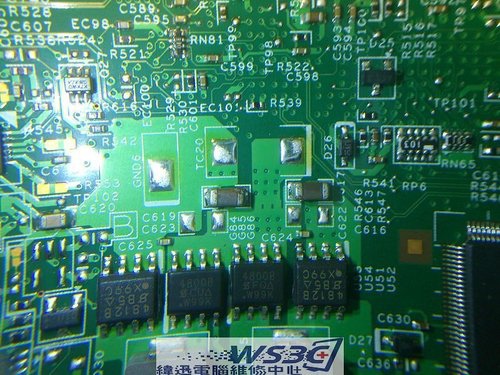

找到了~

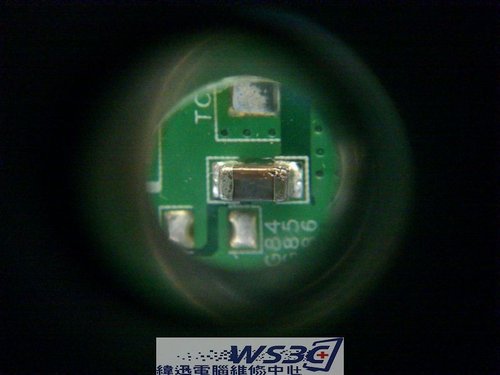

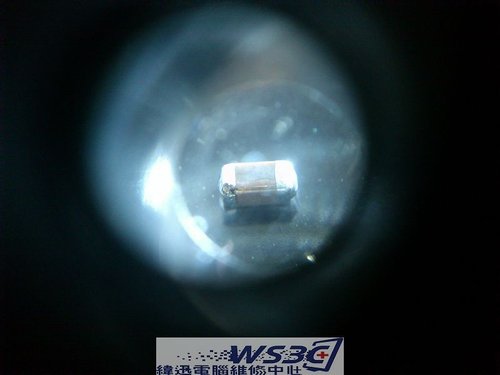

放大看一下….電容都破了!!











移掉故障電容,補上大電容後開機測試

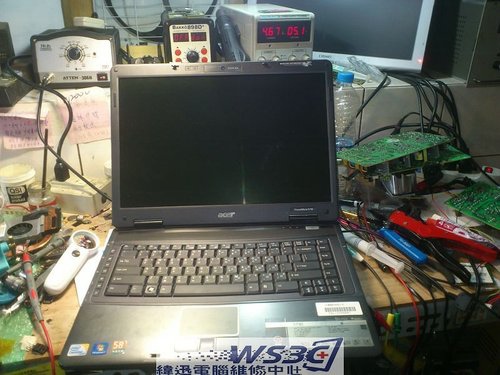

看一下圖..電壓和電流都正常了!!

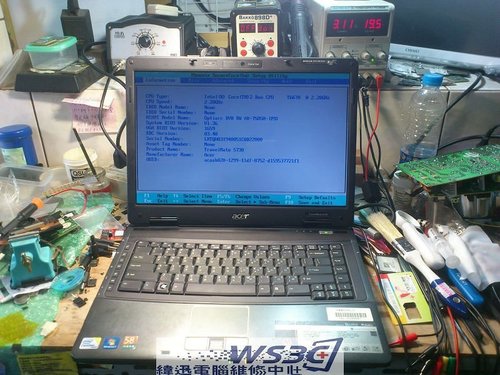

開機進入BIOS   OK!!!!!!













一般這故障情況送回原廠絕對是換板,而且費用一定是天價@@”





而我們的維修是原板修復,除非是大面積無法修復的故障才會換板





各位朋友,如果您的筆電有問題歡迎找緯迅


一定給您滿意的價錢和高品質的維修服務!!
